NOVA DECK / LUNA DECK

  • 아이콘
  • 아이콘
  • 제품소개

  • 아이콘
  • NOVA DECK / LUNA DECK

특징 및 장점

NOVA DECK는 콘크리트 무게를 지지하는 거푸집 용도인 데크플레이트와 구조재인 트러스 거더를 공장에서 무용접으로
일괄 자동 결합한 제품으로 품질 관리가 쉽고 데크플레이트(강판)의 제거가 쉬워서 누수 부위 확인이 용이하고,
바닥 슬래브가 평탄하여 후속 공정작업이 쉬운 제품입니다.

조달청 우수제품

무용접 · 평탄 · 탈형 데크플레이트

NOVA
DECK

  • 이미지

    공기단축

    • 단순조립 공법으로 현장공정 최소화

    • 무지주 공법으로 후속 공정 병행 가능

  • 이미지

    원가절감

    • 공기절감(합판 거푸집 대비 30%)

    • 건물 유지보수 비용절감
      (누수부위 확인 용이)

  • 이미지

    품질강화

    • 탈형 후 천정면이 평탄하여 미감이
      수려하고 후속공정이 편리함

    • 무용접 접합 기술 적용

      -아연도금 내식 성능 우수 -용접불량이 없고,품질검사가 용이함
  • 이미지

    수출경쟁력
    강화

    • 반제품 수출 후 현지서 완제품 조립
      (Semi knock down)

      -해상 운송비 절감
이미지 건축 슬래브의 혁신적 솔루션
  • 1.

    트러스 거더와 데크플레이트를 매개체인 스페이서와 체결구로 무용접 결합하여 전기 소모량을 줄인 친환경 제품으로
    용접결함이 없다.

  • 2.

    체결구를 스페이서에 압입 체결하여 체결구의 결합성능이 우수하다.

  • 3.

    데크플레이트(강판) 제거가 간단하여 천장바닥의 누수부위 검측 등 바닥 슬래브의 유지보수가 편리하다.

  • 4.

    반제품 수출 및 현장 조립으로 해상운송비가 절감되어 수출이 용이하다.

  • 5.

    강판 제거시 천장면이 평탄하여 천장 미감이 좋고 후속 마감작업이 편리하다.

적용 기술
이미지

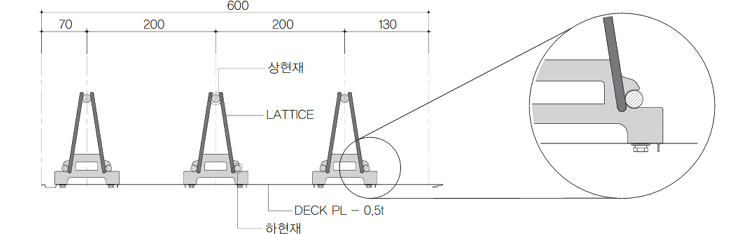

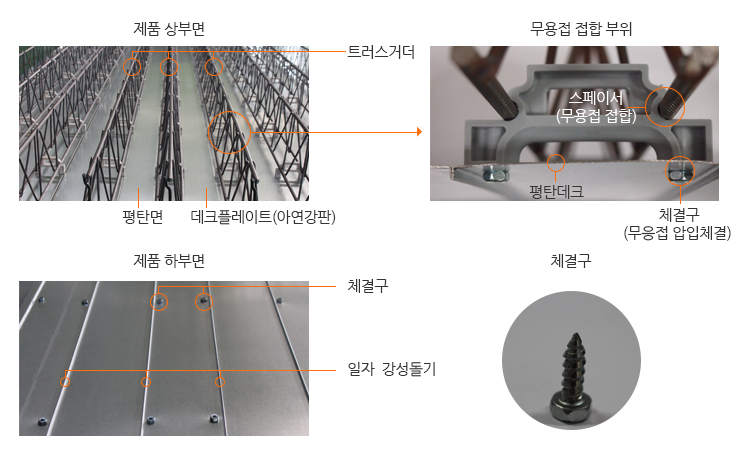

구조재인 트러스 거더와 거푸집재인 데크플레이트 결합에 무용접 접합기술 적용(스페이서와 체결구)

콘크리트 양생 후 데크플레이트를 탈형하였을 때 천장면이 평탄한 기술 적용(평탄 강판) (*엠보싱 추가 가능)

이미지
제품 규격
type NOVA 1007
LUNA 1007
NOVA 1008
LUNA 1008
NOVA 1010
LUNA 1010
NOVA 1207
LUNA 1207
NOVA 1208
LUNA 1208
NOVA 1210
LUNA 1210
NOVA 1308
LUNA 1308
NOVA 1310
LUNA 1310
NOVA 1313
LUNA 1313
NOVA 1410
LUNA 1410
NOVA 1412
LUNA 1412
상부근 1-hd10 1-hd10 1-hd10 1-HD12 1-HD12 1-HD12 1-HD13 1-HD13 1-HD13 1-HD14 1-HD14
하부근 2-HD7 2-HD8 2-HD10 2-HD7 2-HD8 2-HD10 2-HD8 2-HD10 2-HD13 2-HD10 2-HD12
래티스 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6
소재 규격
  • 강판: 0.5mm 융융아연도금 강판(KSD3506)

  • H:90 ~ 270mm(SLAB THK:120~300mm)

  • 상현재,하현재,래티스:5~14mm철선(KSD3552)

  • 래티스 피치:190~210mm

  • 스페이서:합성수지 H20,30

  • 볼트:아연도금 M16X16

  • 스페이서 간격:@400mm

  • SIZE:600X1,500 ~ 8000mm(W X L)

특허 및 기술 인증
  • 특허 (제10-1503809호):트러스거더 고정용 스페이서 및 이를 이용한 데크플레이트와 트러스거더간의 결합 구조

  • 특허 (제10-1590444호): 천장거푸집 시공용 데크플레이트 간의 결합구조

  • K마크 (제PB12016-034호): 데크플레이트(노바 데크 플레이트)

  • 조달청 우수제품 지정(제2018025호):노바 데크 플레이트 (지정기간: 2018. 4. 2~2021. 4. 1)

  • 루나데크 : 강판강성 강화한 제품 (엠보싱 추가)

NOVA DECK

이미지

DECK 상부

이미지

DECK 하부

LUNA DECK

이미지

DECK 상부

이미지

DECK 하부
