APOLLO BEAM
제품소개
APOLLO BEAM
비용ㆍ환경 측면 거푸집 최소화 공법 필요
현장의 재래식 거푸집은 콘크리트를 사용하는 공법에서 필요한 요소이기는 하지만, 인력 및 원가절감, 공기단축, 작업환경개선을 위해 최소화 하는 것이 바람직합니다. APOLLO BEAM은 현장 거푸집 제작을 최소화 하는 방법으로써, 무해체 보 거푸집을
사용하여 거푸집을 영구적으로 사용하는 공법입니다.
많은 현장인력 투입
기존 거푸집 공법
폐자재 발생
APOLLO BEAM 개발
-
거푸집 제작의 최소화(공장완제품)
-
현장인원 및 현장자재 투입 감소
-
무해체 거푸집 보로 현장환경 개선
현장인력 및 자재 투입을 최소화하고 폐자재 발생이 적은
APOLLO BEAM 적용 현장

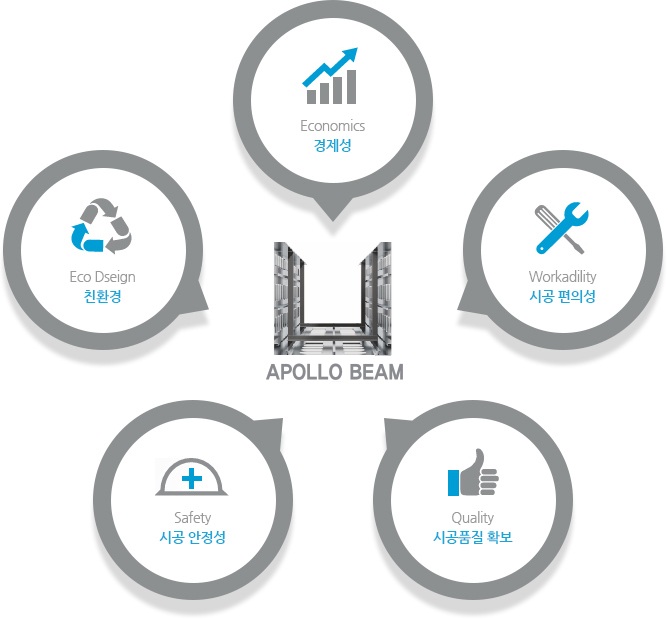

보 거푸집의 뉴패러다임 무해체 보 거푸집
APOLLO BEAM은 콘크리트 타설에 필요한 거푸집의 역할을 하며, 윈하이텍의 자동화 공정 시설에서 정밀 제작되고, 설치 후에는거푸집을 영구적으로 제거하지 않는 무해체 보 거푸집입니다. 아연도강판을 공장에서 포밍성형라인으로 가설재구조성능을 가진 판재로 공장에서 선생산한 후 조립 가공 공정을 거쳐
현장에서 바로 설치하여 거푸집 역할을 하는 시스템입니다.
APOLLO BEAM 형태

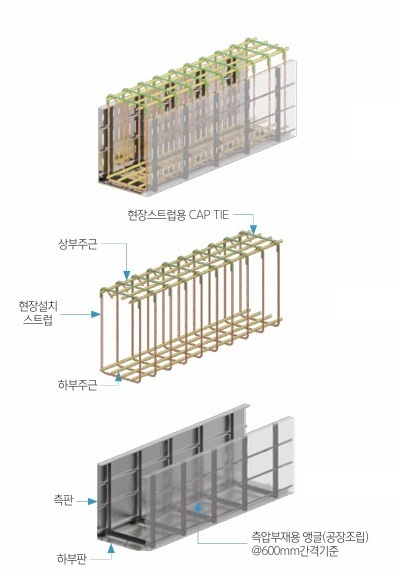

APOLLO BEAM 항상유지용 납품형태

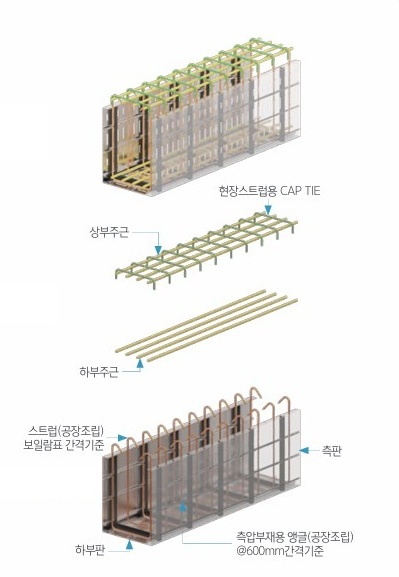

APOLLO BEAM 풀스트럽 납품형태

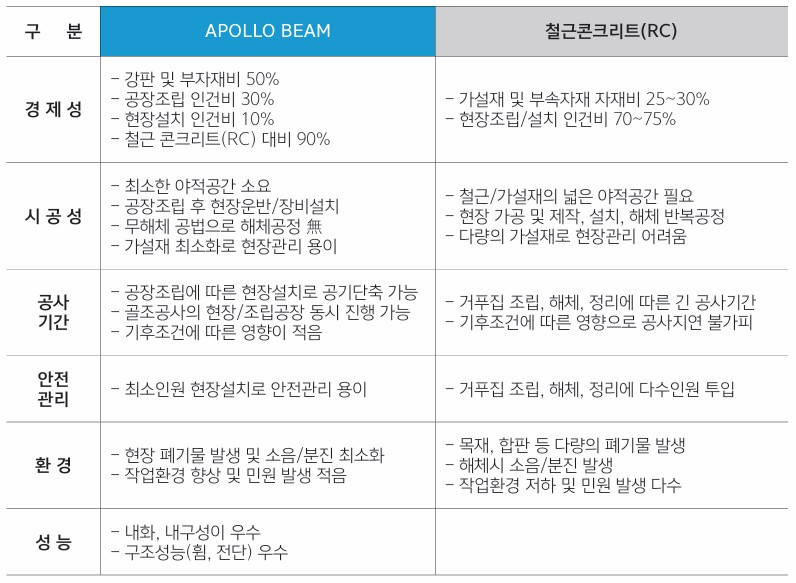

공법 비교

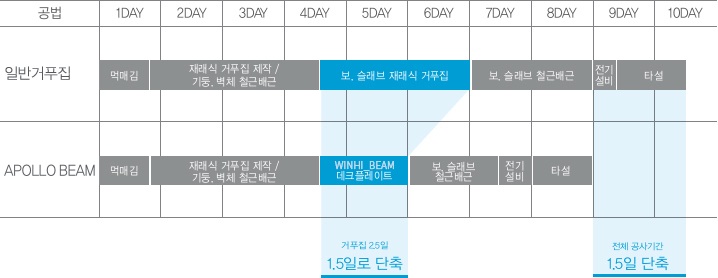

공기단축
재래식 거푸집 대신 APOLLO BEAM을 사용하여 설치가 간편하고 콘크리트 양생 후 거푸집 철거 불필요 공장제작에 따른 현장 설치 공정이 단순하고, 골조공사의 현장/공장 동시 작업 진행이 가능 APOLLO BEAM 적용 시, 재래식 거푸집 대비 약 15%의 공사기간 단축 기후조건에 따른 영향이 적음

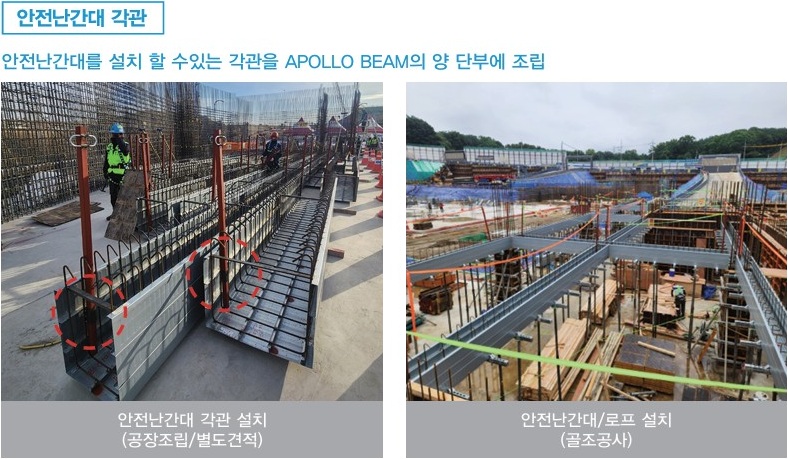

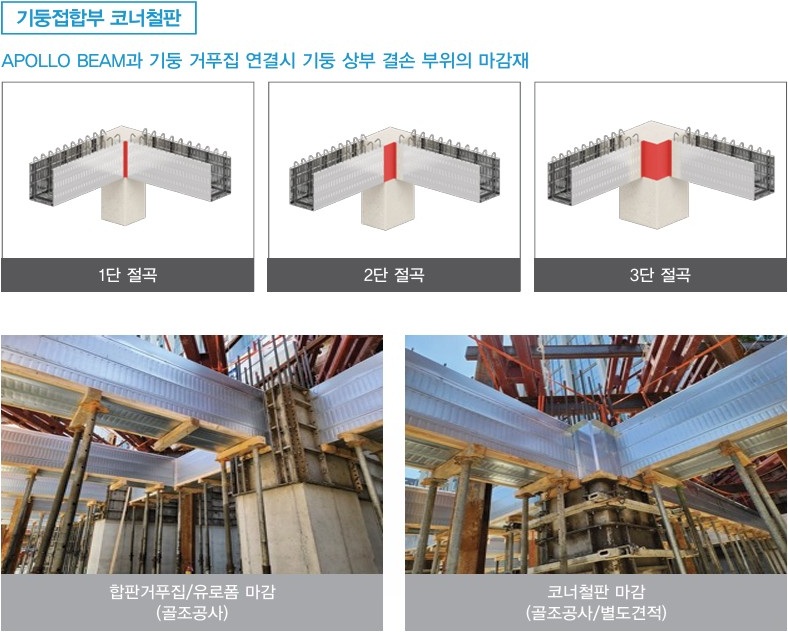

부속자재
APOLLO BEAM 제작공정
-
1포밍성형
-
2판재절단
-
3조립공정
-
4보거푸집 용접
-
5자재포장
-
6운반
APOLLO BEAM 시공순서
-
1자재인양
-
2큰보 설치
-
3작은보 설치
-
4큰보 작은보 조립
-
5데크 및 철근배근
-
6콘크리트 타설 후 완료
-

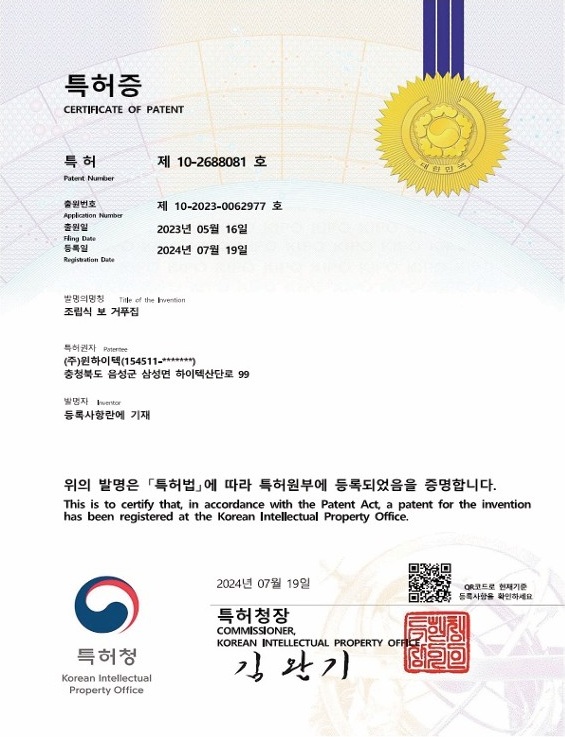

특허 제10-2688081호 조립식 보 거푸집
-
특허 제10-2825723호 거푸집 공사용 탈착식 안전난간 구조
-
특허 제10-2840909호 보조립식 측압 보강구조
