INFINI DECK

  • 아이콘
  • 아이콘
  • 제품소개

  • 아이콘
  • INFINI DECK

INFINI DECK 우수성

INFINI
DECK

  • 이미지

    거푸집
    대체

  • 이미지

    철근스페이서
    불필요

  • 이미지

    동바리
    최소화

  • 이미지

    현장배근
    대체

  • 이미지

    공기단축

  • 이미지

    시공성
    향상

  • 이미지

    내구성
    증가

이미지
  • 가설공사
    최소화

  • 장스팬
    슬래브 구현

  • 시공성
    향상

  • 경제성
    확보

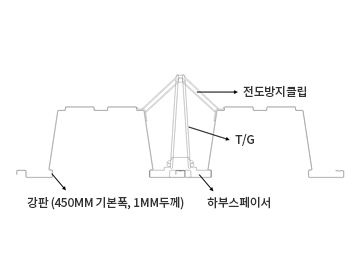

구조단면 및 형상
이미지 이미지
INFINI DECK 스팬 일람표(최대 7.5m 무지주 시공)
강판 두께 (mm) Conc. 두께 (mm) 상부주근 (EA-mm) 하부주근 (EA-mm) 최대스팬 (m)
1.0 100 1-D12 2-D12 6.2
1.0 100 1-D13 2-D13 6.4
1.0 100 1-D14 2-D12 6.6
1.0 100 1-D16 2-D13 7.1
1.4 100 1-D16 2-D14 7.5

주1) 항복강도 : 강판 245N/mm², 철선 440N/mm²
주2) 콘크리트 압축강도 : 24N/mm²
주3) 피복두께 : 상부 20mm, 하부 30mm

시험생산(성형기 제작업체, 05/16)
  • 이미지

    단부 모습

  • 이미지

    측면부 모습

  • 이미지

    상부 모습

  • 이미지

    상부 상세모습
