특징 및 장점

EXTRA DECK는 기존 철선 일체형 데크의 단점인 용접부위를 비노출화하여 용접 강도를 강화하고 연결 부위의
시멘트 누출을 방지하여 안정성과 내구성을 크게 강화한 제품입니다.

조달청 우수제품

업계 최초 탄소 배출량 인증 취득 (한국환경산업기술원)

EXTRA
DECK

  • 이미지

    공기단축

    단순조립 공법으로 현장 공정
    최소화

    무지주 공법으로 후속 공정
    병행 가능

  • 이미지

    원가절감

    공기절감
    (합판 거푸집 대비 30%)

    제품 원가 절감

  • 이미지

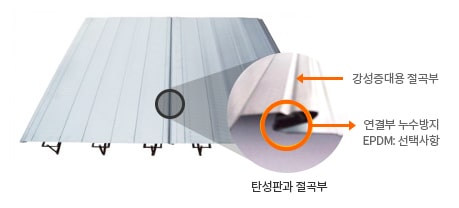

    품질강화

    탄성판과 절곡부 개선으로
    기존 제품 대비 시멘트 페이스트
    누출 방지 효과 탁월

  • 이미지

    안전성능강화

    강판과 철선 접합 강도 강화
    (탈락방지)

이미지

건축 슬래브의 혁신적 솔루션

이형철선과 LATTICE를 결합하여 이루어진 안정된 삼각 트러스거더(Truss Girder)와 거푸집 역할의 하부 아연도 강판을 용접하여 일체화한 공장 생산제품으로 RC, S, SRC조 및 이중 슬래브 등의 다양한 구조에 적용하며 CAMBER의 조절로 장스팬 시공이 가능합니다.

적용 기술
이미지

접합 강도 강화 기술

용접점 비노출 부식방지 기술

용접열 차단 기술 적용

이미지

데크 연결 부위

콘크리트 페이스트 누출 방지 기술 적용

연결 부위 강성 증대 기술 적용

제품 규격
type EXR1007 EXR1008 EXR1010 EXR1207 EXR1208 EXR1210 EXR1308 EXR1310 EXR1313 EXR1410 EXR1412
상부근 1-hd10 1-hd10 1-hd10 1-HD12 1-HD12 1-HD13 1-HD13 1-HD13 1-HD13 1-HD14 1-HD14
하부근 2-HD7 2-HD8 2-HD10 2-HD7 2-HD8 2-HD10 2-HD8 2-HD10 2-HD13 2-HD10 2-HD12
래티스 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6 ø5,ø6
소재 규격
  • 강판 : 0.5mm 용융아연도금 강판(KSD3506)

  • H : 90~270mm(SLAB THK:120~300mm)

  • 상현재, 하현재, 래티스 : 5~14mm 철선(KSD3552)

  • 래티스 피치 : 190~210mm

  • SIZE : 600X1,500~8000mm(W X L)

특허 및 기술 인증
  • 특허 (제10-1057589호) : 래티스 풋트 용접부 강도 강화형 데크플레이트

  • 특허 (제10-0996424호) : 콘크리트 슬래브용 데크플레이트(콘크리트 페이스트 누출방지)

  • K마크(제PB12012-014호) : 데크플레이트(엑스트라 데크플레이트)

  • 탄소 성적 표지 인증 (EXTRA DECK-1310 type, 1208 type)

  • 조달청 우수제품 지정 (제2012022호) : 엑스트라 데크플레이트 (지정기간: 2012.4.20 ~ 2017.4.19)

이미지

DECK 상부

이미지

DECK 하부
