WINHI_BEAM

  • 아이콘
  • 아이콘
  • 제품소개

  • 아이콘
  • WINHI_BEAM

비용ㆍ환경 측면 거푸집 최소화 공법 필요

거푸집은 콘크리트를 사용하는 공법에서 필요한 요소기는 하지만, 인력 및 원가절감, 공기단축, 작업환경 개선을 위해
최소화 하는 것이 바람직합니다. 현장 거푸집 제작을 최소화 하는 방법으로써, 무해체 보 거푸집을 사용하여
거푸집을 영구적으로 사용하는 공법입니다.
이미지 이미지

많은 현장인력 투입

기존 거푸집 공법

폐자재 발생

이미지

WINHI_BEAM 개발

  • 거푸집 제작의 최소화(공장완제품)

    이미지
  • 현장인원 및 현장자재 투입 감소

    이미지
  • 무해체 거푸집 보로 현장환경 개선

    이미지

현장인력 및 자재 투입을 최소화하고 폐자재 발생이 적은
WINHI_BEAM 적용 현장

보 거푸집의 뉴패러다임 무해체 보 거푸집

WINHI_BEAM은 콘크리트 타설에 필요한 거푸집의 역할을 하며, 윈하이텍의 자동화 공정 시설에서 정밀 제작되어, 설치 후
에는 거푸집을 영구적으로 제거하지 않는 무해체 보 거푸집입니다.
1.0T의 아연도철판을 공장에서 포밍성형라인으로 가설재구조성능을 가진 판재로 공장에서 선생산한 후 조립 가공 공정을 거쳐
현장에서 바로 설치하여 거푸집 역할을 하는 시스템입니다.
  • 이미지

    1.0T 아연도 철판(7.85kg/m²)

  • 이미지
  • 이미지

    판재생산 조립가공

  • 이미지
  • 이미지

/ WINHI_BEAM 형태/

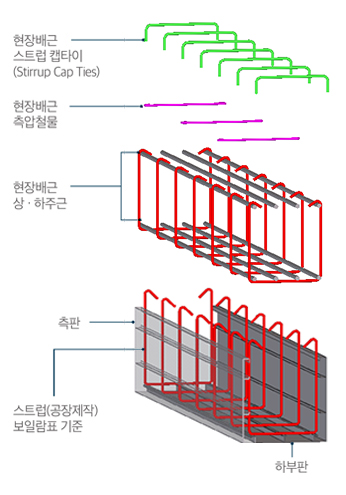

WINHI_BEAM 항상유지용 납품형태

이미지

WINHI_BEAM 풀스트럽 납품형태

이미지
이미지
Economics(경제성)
  • 공장 선제작으로 현장투입 인력이 절감됩니다.

  • 체계적인 생산/조립 계획이 가능하여 자재비가 절감됩니다.

  • 설치공정 단순화로 인해 공사기간이 단축됩니다.

자재/인건비 절감

재래식 거푸집 대비 현장설치 및 공장제작 인건비, 자재비 5%미만, 간접비(공기절감) 25%미만 절감 공장 선제작으로 노무비 절감, 자재 LOSS절감
이미지 이미지 이미지

공기단축

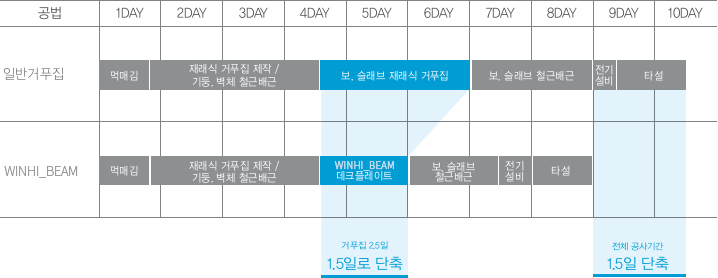

재래식 거푸집 대신 WINHI_BEAM을 사용하여 설치가 간편하고 콘크리트 양생 후 거푸집 철거 불필요 공장제작에 따른 현장 설치 공정이 단순하고, 골조공사의 현장/공장 동시 작업 진행이 가능 WINHI_BEAM 적용 시, 재래식 거푸집 대비 약 15%의 공사기간 단축 기후조건에 따른 영향이 적음
이미지
Workability(시공편의성)
  • 설치공정에 따른 자재운반이 가능하므로 최소한의 야적공간만 소요됩니다.

  • 공장제작 후 현장으로 운반하여 설치합니다. 거푸집처럼 해체할 필요가 없습니다.

  • 현장 거푸집 제작이 불필요하여 현장공사 인원을 최소화할 수 있습니다.

  • 동바리만 설치하여 가설재가 최소화 됨으로써 현장관리가 용이합니다.

  • 간격재(spacer) 불필요

  • 기둥 선타설 및 동시타설이 가능합니다.

이미지

WINHI_BEAM
모두 적용 가능

이미지

기둥 선타설 공법 특징

  • 기둥거푸집 작업이 간단함

  • 타설시 변형이 방지됨

  • 기둥거푸집 해체 최소화 (재사용 가능함)

  • 별도공정이 발생함(구역별 순차적 공시방식에는 유리함
    → 후차 구역 기둥 거푸집 재사용)

기둥 동시타설 공법 특징

  • 층당 한 공정으로 진행할 수 있다.

  • 기둥거푸집 작업이 복잡함

  • 타설시 골조거동변형이 가능 (대체가 불가능함)

  • 기둥거푸집 전체 해체 후 재조립

Safety(안전성)
  • 재래식 거푸집 설치 및 해체가 생략되므로 사고발생률이 현저히 감소됩니다.

  • 장비를 이용한 현장설치로 현장인력을 최소화하여 안전사고를 최소화할 수 있습니다.

이미지 이미지 이미지 이미지 이미지
Quality(시공품질확보)

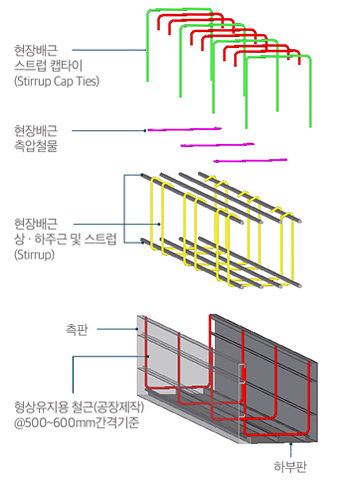

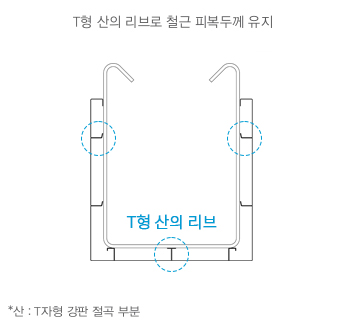

  • T형 산이 철근 스페이서 역할을 대신하여 철근 시공 품질을 확보합니다.

  • 적은 현장인력으로도 충분한 시공품질을 유지할 수 있습니다.

  • 철근의 피복두께를 균일하게 유지 가능합니다.

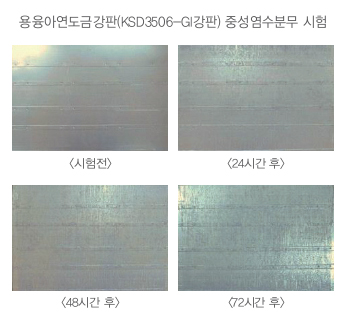

  • 용융아연도금강판(KSD3506-GI강판) 제품으로 가공성, 내구성, 내후성 등이 우수합니다.

시공 품질

이미지

내구성, 내후성

이미지
Eco Design(친환경)
  • 공장성형제작으로 현장 내 소음, 분진 발생이 적어 쾌적한 작업이 가능합니다.

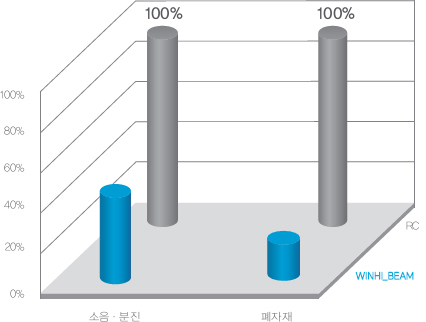

  • 건설 폐자재를 최소화하고, CO배출을 절감함으로써 저탄소 친환경 공법을 실현합니다.

이미지 이미지

재래식 거푸집

이미지
이미지

WINHI_BEAM

이미지

건설 폐자재 발생

이미지
이미지

건설 폐자재 최소화

이미지
WINHI_BEAM 제작공정
  • 이미지

    1포밍성형

  • 이미지

    2판재절단

  • 이미지

    3하부ㆍ측판 조립

  • 이미지

    4용접

  • 이미지

    5자재포장

  • 이미지

    6운반

WINHI_BEAM 시공순서
  • 이미지

    1자재인양

  • 이미지

    2큰보 설치

  • 이미지

    3작은보 설치

  • 이미지

    4큰보 작은보 설치

  • 이미지

    5데크 및 철근배근

  • 이미지

    6콘크리트 타설 후 완료

WINHI_BEAM 시공과정 동영상
  • 일반타입 보

  • TG 보

  • 테이블보 타입
