VPS (Void Plywood Slab) 개발 배경

기존 VOIDDECK공법과 동일한 구조적 성능을 유지하되, T형 데크플레이트를 제외하고 일반거푸집(합판,알폼 등)에
적용할 수 있는 중공슬래브 공법

기존공법 특징

이미지

- VOIDDECK공법[건설신기술778호]

- 데크플레이트를 거푸집대신 사용

이미지

공법의 보완

- 일반거푸집(합판,알폼 등)에 적용할 수 있도록 개선

- 내화구조 규정 만족

- 바닥충격음 차단구조 인정

- 중공율 동등

이미지

VPS공법 특징

이미지 기존 공법과 동일한 방식으로
거푸집에 중공재를 고정한 공법
VPS 구성
이미지
VPS 특징
이미지
이미지

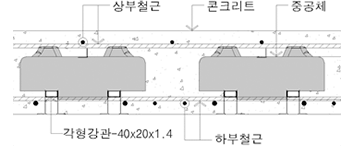

중공재 상하부의 콘크리트
두께의 합이 100mm를
유지 -> 내화구조 만족

중공재 상부의 콘크리트
두께가 87mm이고 중공재
사이의 간격은 160mm이기
때문에 전선관의 배치가 자유
롭고 시공성이 용이함

전선관 시공
이미지

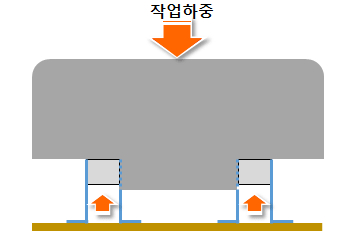

중공재 상부의 작업하중이 스페이서로부터
하부 거푸집으로 직접 전달되기 때문에
중공재의 침하 방지

부력 및 침하 방지
VPS 시공순서
  • 이미지

    1. 하부철근 / 하부레일

  • 이미지

    2. 중공재 설치

  • 이미지

    3. 상부앵글

  • 이미지

    4. 앵커볼트 고정

  • 이미지

    5. 상부철근 설치

  • 이미지

    6. 타설

VPS 시공실적
인천
문일여고
연면적 15,000m²
적용구간 교사동,도서관
규격 VPS-250/500
이미지 이미지
남대문
업무시설
연면적 5,000m²
적용구간 지하주차장 및 상가
규격 VPS-300
이미지 이미지 이미지
음성공장
복지동
연면적 2,000m²
적용구간 기숙사
규격 VPS-280
이미지 이미지
가락동
주상복합
연면적 6,000m²
적용구간 지하주차장 및 상가
규격 VPS-300
이미지 이미지
VPS 보유특허
이미지 이미지 이미지
VPS 보유 인증서
이미지
